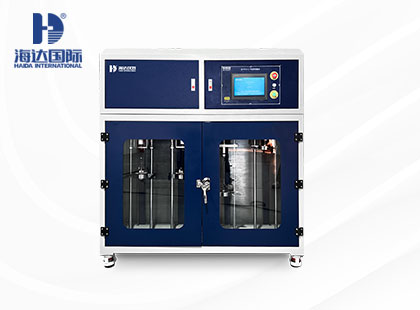

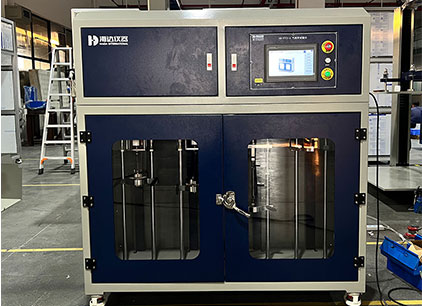

氣動桿試驗儀

產品型號：
HD-F773-4
生產研銷：
廣東、昆山、湖南、福建、天津、山東、重慶、陜西、香港
產品品牌：
海達儀器
出貨周期：
7~15天
咨詢熱線：
陳經理 13544641555（微信同號）

點擊查看價格，咨詢在線客服

產品性能介紹

Product detail parameters

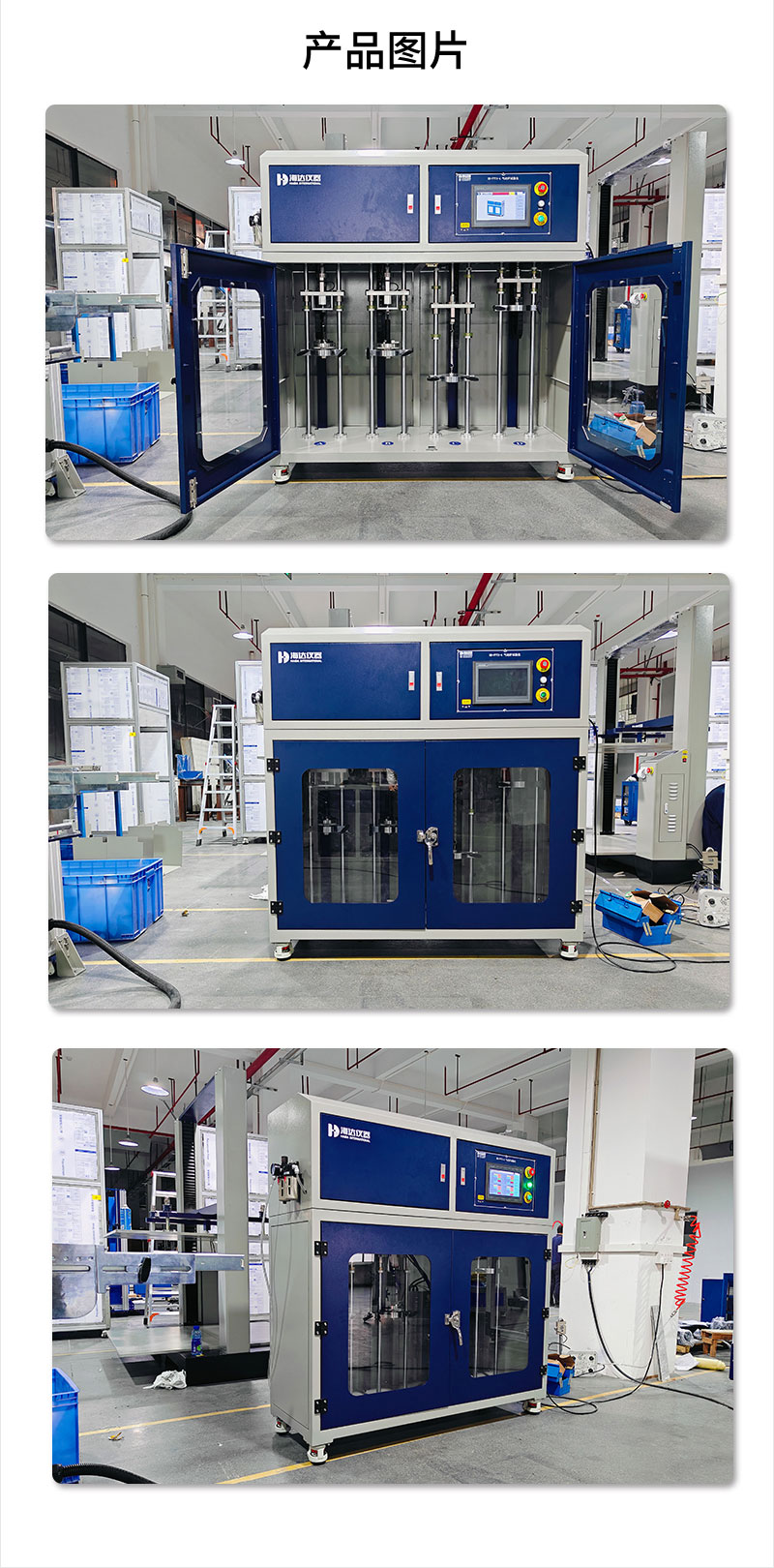

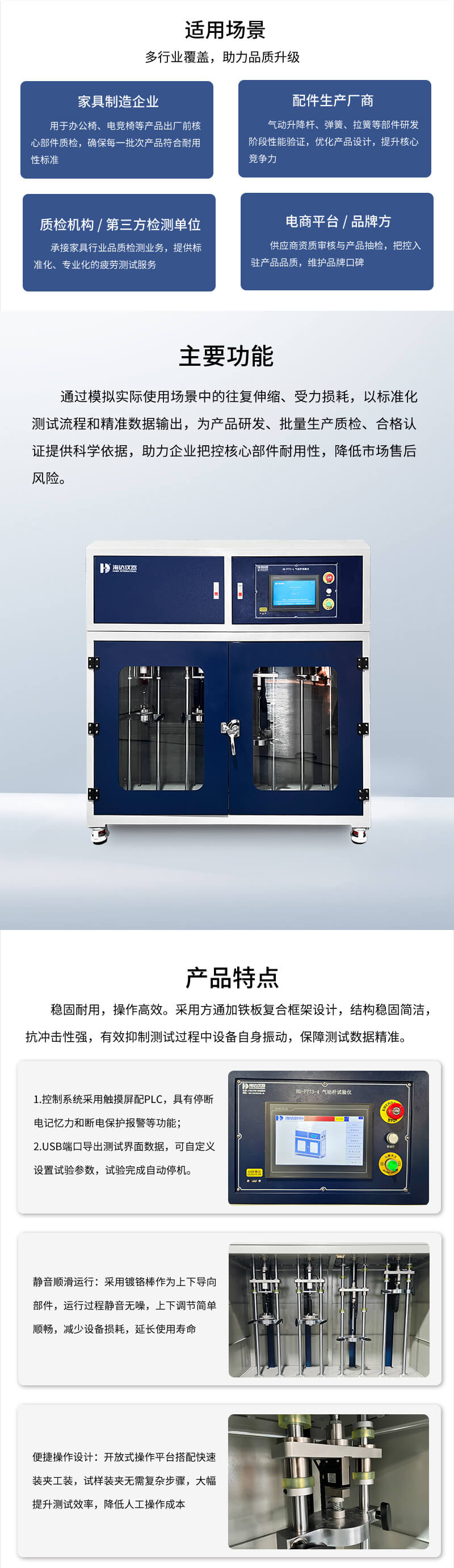

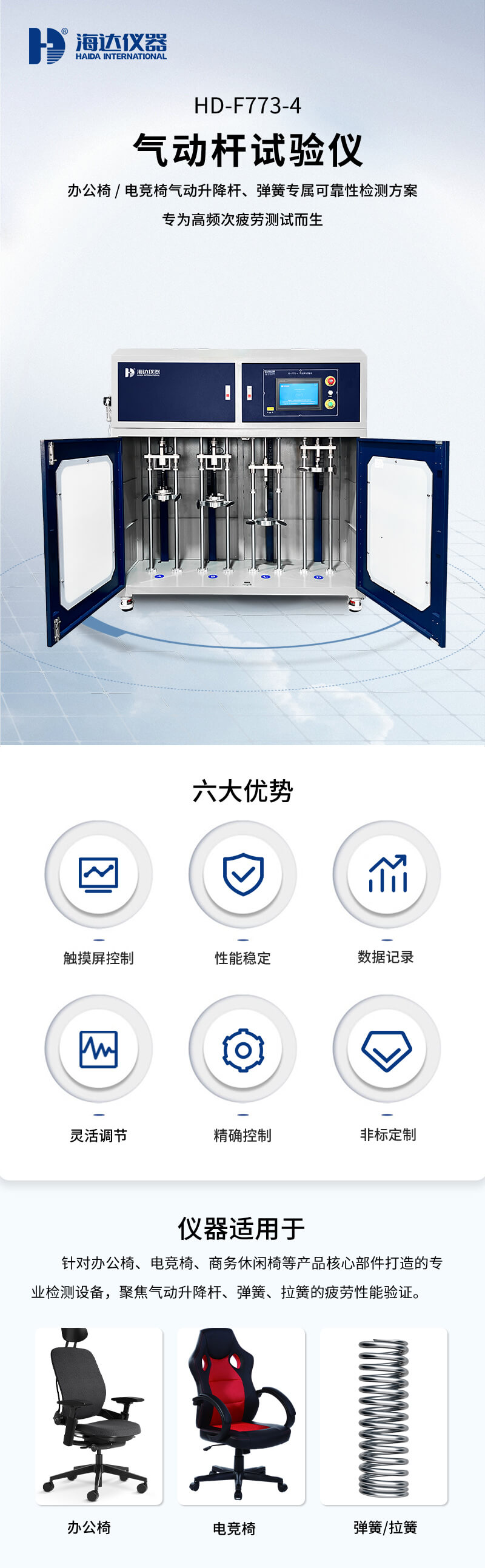

2.HD-F773-4 氣動桿試驗儀_01 2.HD-F773-4 氣動桿試驗儀_02 2.HD-F773-4 氣動桿試驗儀_03 2.HD-F773-4 氣動桿試驗儀_04

一、HD-F773-4 氣動桿試驗儀產品功能

海達儀器HD-F773-4 氣動桿試驗儀，適用于辦公椅、電競椅、商務休閑椅等產品的氣動升降桿、彈簧、拉簧的疲勞試驗；設定一定的測試條件，以一定的頻率進行疲勞試驗（40000次）。

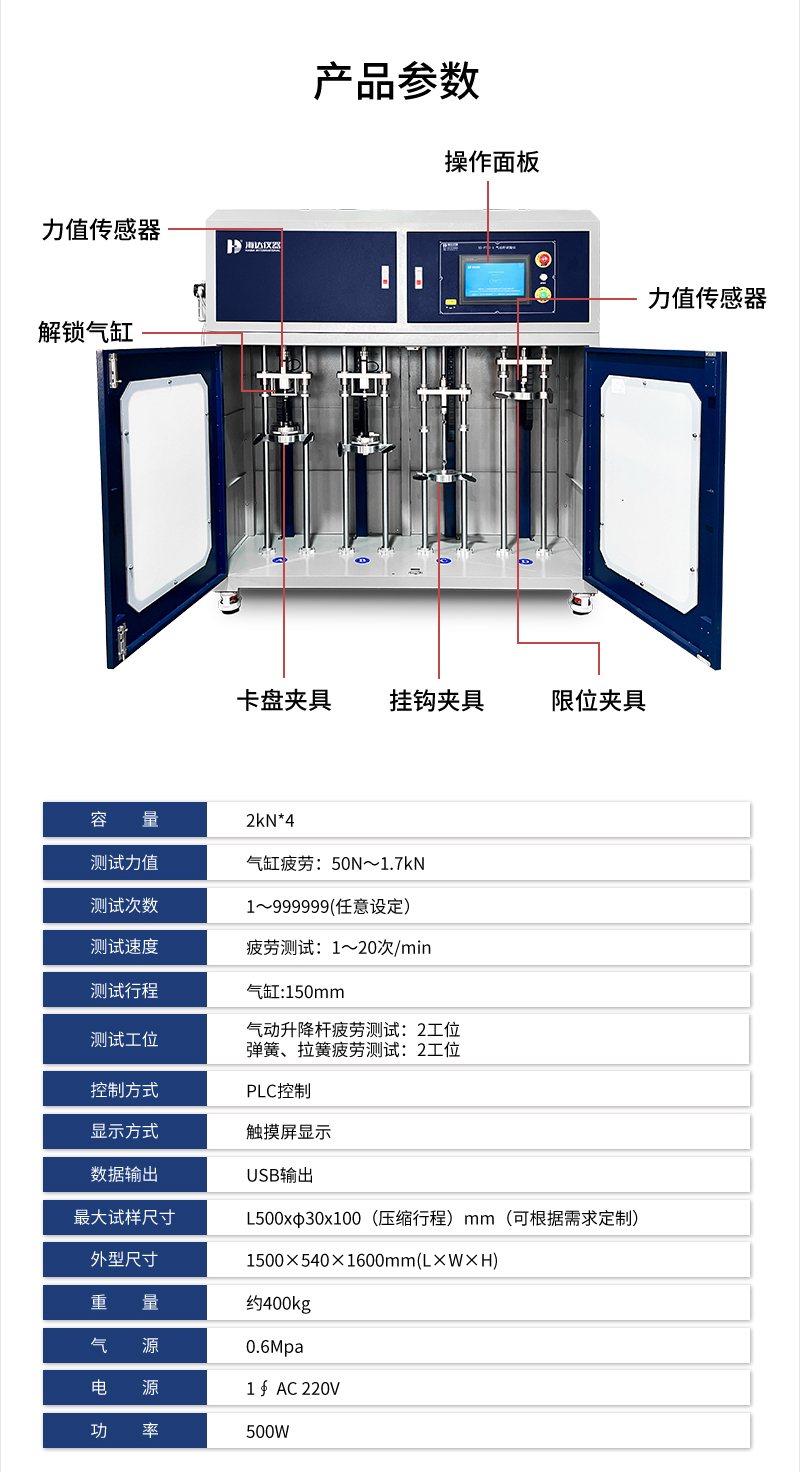

二、HD-F773-4 氣動桿試驗儀主要技術參數

指標	參數
容量	2kN*4
測試力值	氣缸疲勞：50N～1.7kN
測試次數	1～999999(任意設定）
測試速度	疲勞測試：1～20次/min
測試行程	氣缸:150mm
測試工位	氣動升降桿疲勞測試：2工位
測試工位	彈簧、拉簧疲勞測試：2工位
控制方式	PLC控制
顯示方式	觸摸屏顯示
數據輸出	USB輸出
最大試樣尺寸	L500xφ30x100（壓縮行程）mm（可根據需求定制）
外型尺寸	1500×540×1600mm(L×W×H)
重量	約400kg
氣源	0.6Mpa
電源	1∮ AC 220V
功率	500W

三、HD-F773-4 氣動桿試驗儀操作原理

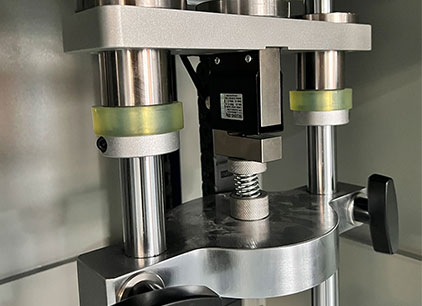

海達儀器HD-F773-4 氣動桿試驗儀，將經過高低溫儲存試驗的氣動升降桿裝夾于試驗機上，以8～12次/min的速度進行疲勞試驗，并實時監控力值；循環到設定次數后試驗完成；使用氣缸動作模擬氣動升降桿樣品的伸縮動作，循環4000次，檢視測試后的試樣狀態。通過解鎖氣缸與力值傳感器的閉環配合，可實現平均伸展速度的采集，兩工位均有力值傳感器，均可實時顯示受到的力值大小。

將彈簧、拉簧裝夾于試驗機上，以自設定的速度進行疲勞試驗，并實時監控力值；循環到設定次數后試驗完成，兩工位均有力值傳感器，均可實時顯示受到的力值大小。

四、HD-F773-4 氣動桿試驗儀試驗標準

客戶定制的疲勞測試

五、HD-F773-4 氣動桿試驗儀產品特點

（一）硬件特點

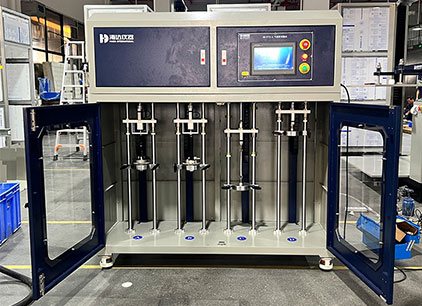

1.本測試儀采用方通加鐵板結合框架，穩固簡潔；

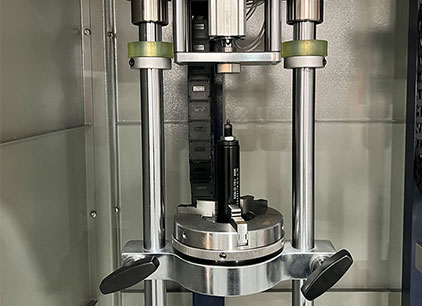

2.采用開放式操作平臺設計，上下工裝采用快速裝夾方式，方便高效；

3.采用鍍鉻棒做上下導向，靜音順滑；上下調節簡單、順暢。

（二）軟件特點

1.控制系統采用觸摸屏配PLC，具有停斷電記憶力和斷電保護報警等功能；

2.采用氣缸驅動壓頭，推力有保障，穩定可靠；

3.本機可通過USB端口導出測試界面數據，可自定義設置試驗參數，試驗完成自動停機。

六、HD-F773-4 氣動桿試驗儀產品出廠配置

配置	名稱（單位）	明細
標準配置	文件（份）	合格證1、說明書1、保修卡*1
	警示標簽（張）	警示貼*3
	電源線（條）	國標*1
選購	夾具（套）	根據客戶試樣定制固定夾具
	電源線（條）	英標/歐標/美標/南非等
	空壓機（臺）	建議3P以上*1
