產品型號：
HD-J234
-
生產研銷：
廣東、昆山、湖南、福建、天津、山東、重慶、陜西、香港
-
產品品牌：
海達儀器
-
出貨周期：
7~15天
-
咨詢熱線：
陳經理 13544641555（微信同號）
點擊查看價格，咨詢在線客服

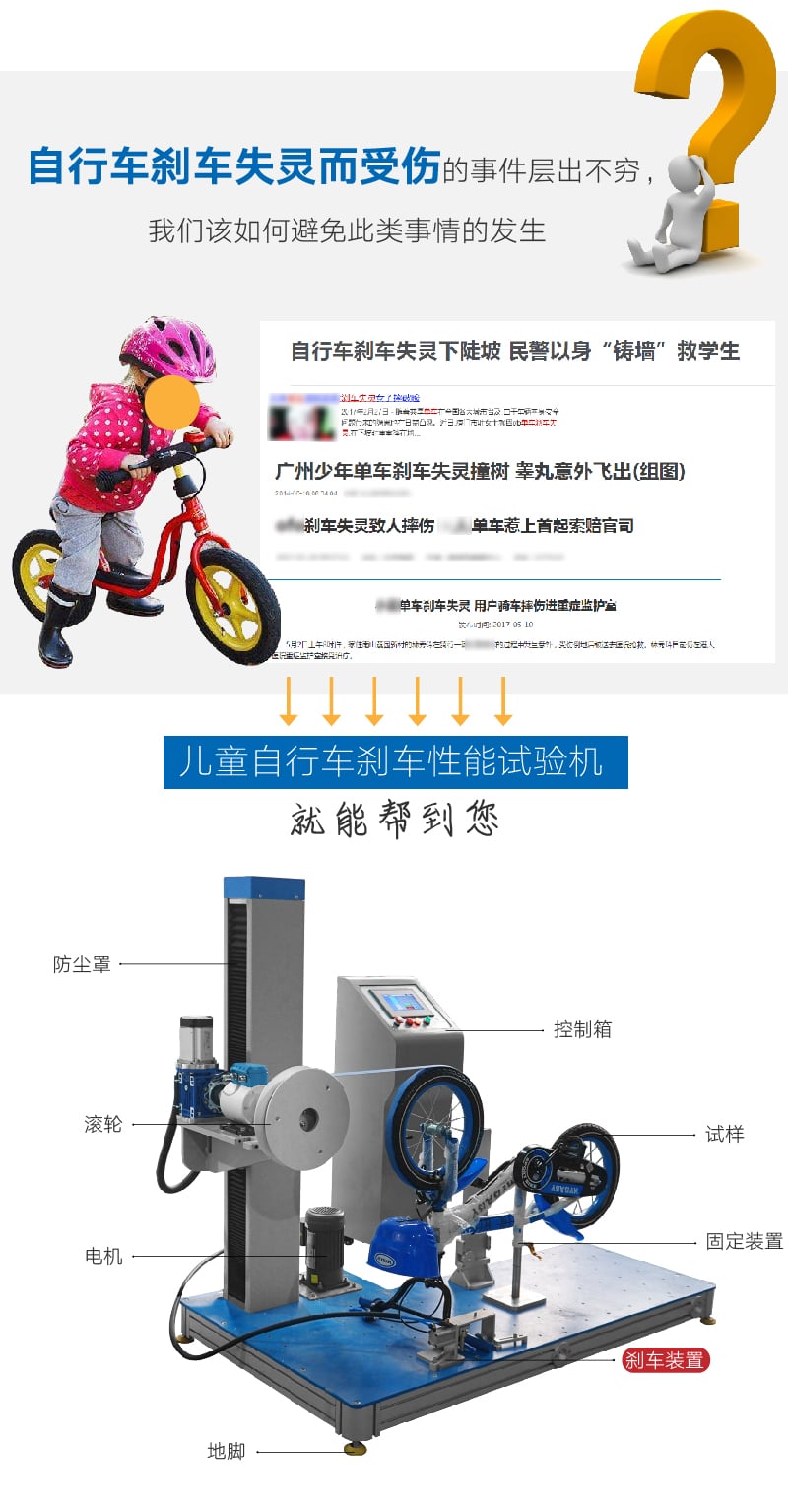

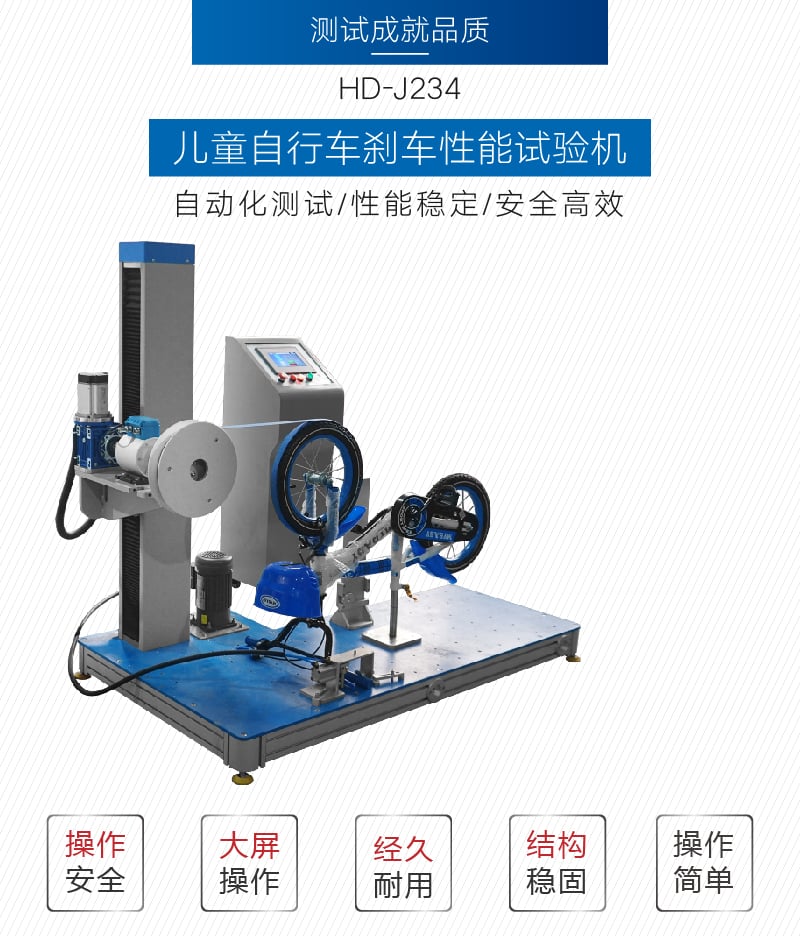

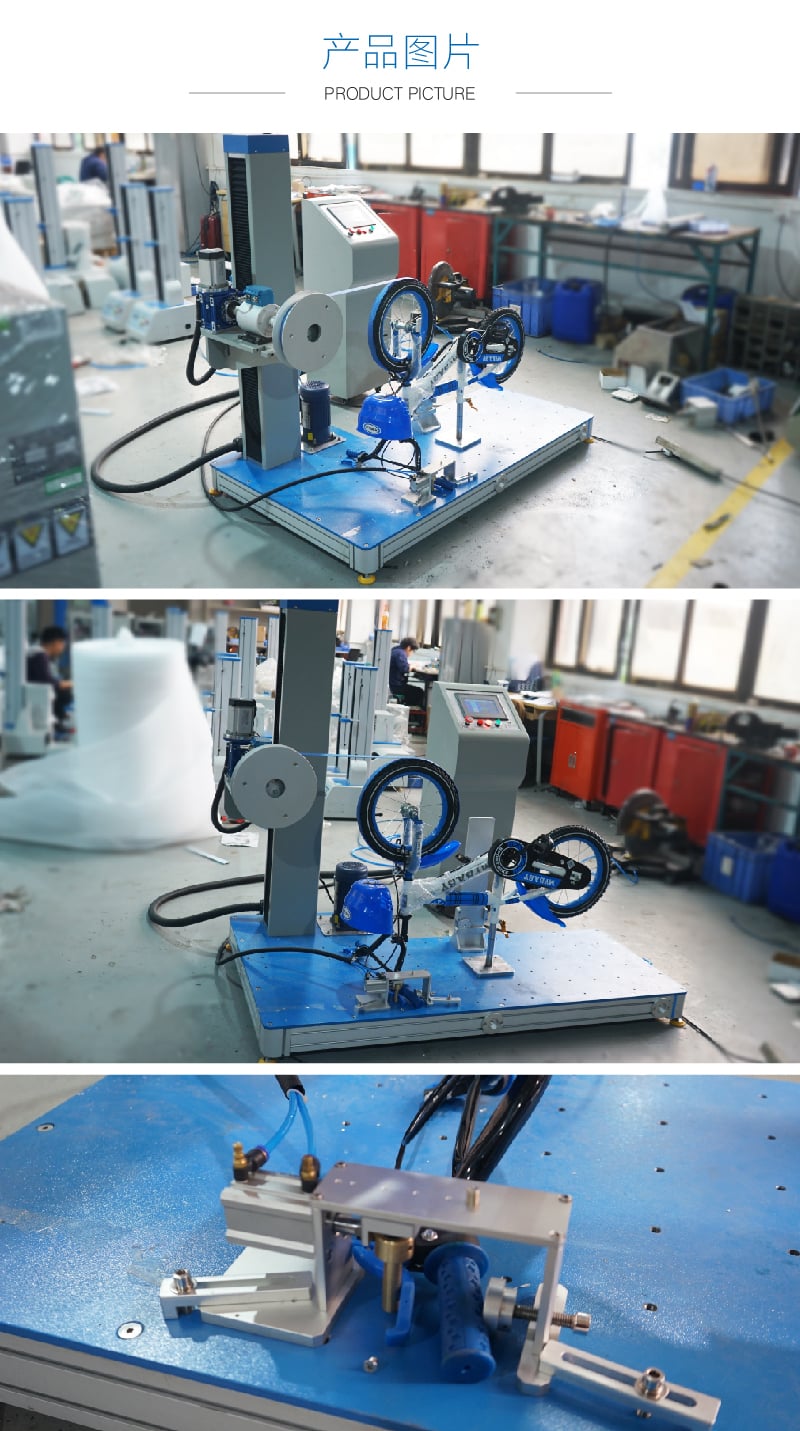

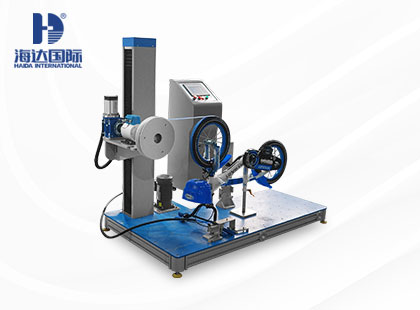

自行車剎車性能試驗機
- 產品性能介紹 Product detail parameters
一、兒童自行車剎車性能測試儀產品功能
海達儀器HD-J234-1 兒童自行車剎車性能測試儀適用于測試兒童自行車的制動系統的強度、制動性能；配備專用試驗平臺，平臺配備適合進行制動系統的強度、制動性能測試的相關夾具，夾具滿足不同型號樣品的測試要求，試驗平臺及夾具使用不銹鋼材質，夾具具有足夠的強度，以保證頻繁使用而不損壞。

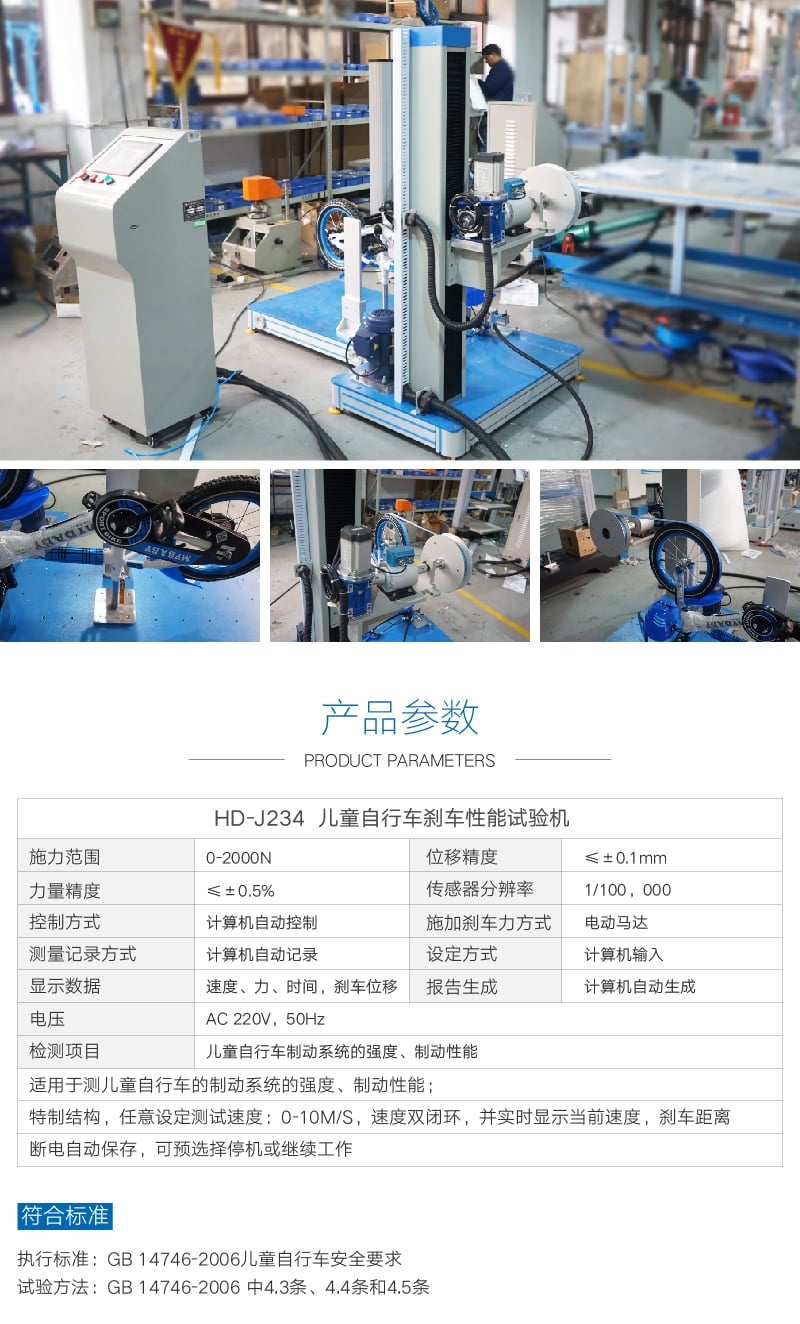

二、兒童自行車剎車性能測試儀主要技術參數
|
指標 |
參數 |
|
控制方式 |
PLC控制 |
|
顯示方式 |
觸摸屏顯示 |
|
數據輸出 |
USB報表輸出 |
|
施力機構調節行程 |
300-1100mm,可在觸摸屏上任意輸入調節 |
|
力值傳感器 |
20kg |
|
力傳感器解析度 |
1/10，000 |
|
測力精度 |
≤±1% |
|
扭力傳感器 |
30N.m |
|
車閘施力方式 |
氣缸 |
|
驅動車輪方式 |
伺服電機+織帶 |
|
顯示數據 |
速度、力、時間，剎車位移 |
|
試樣 |
兒童自行車 |
|
試樣尺寸 |
最大20寸 |
|
最小12寸 |
|
|
儀器外形尺寸 |
約1500mm×900mm×1450mm(L*W*H) |
|
測試速度 |
0.3～3m/s可調整 |
|
重 量 |
約600kg |
|
氣 源 |
≥0.6MPa |
|
電 源 |
1∮，220V/50Hz |
|
整機功率 |
約1200W |
三、兒童自行車剎車性能測試儀操作原理
1.機臺采用感應馬達帶鏈傳動來驅動滾珠絲桿，滾珠絲桿帶動整套施力系統上升下降，以適應不同型號和大小的兒童自行車進行測試；

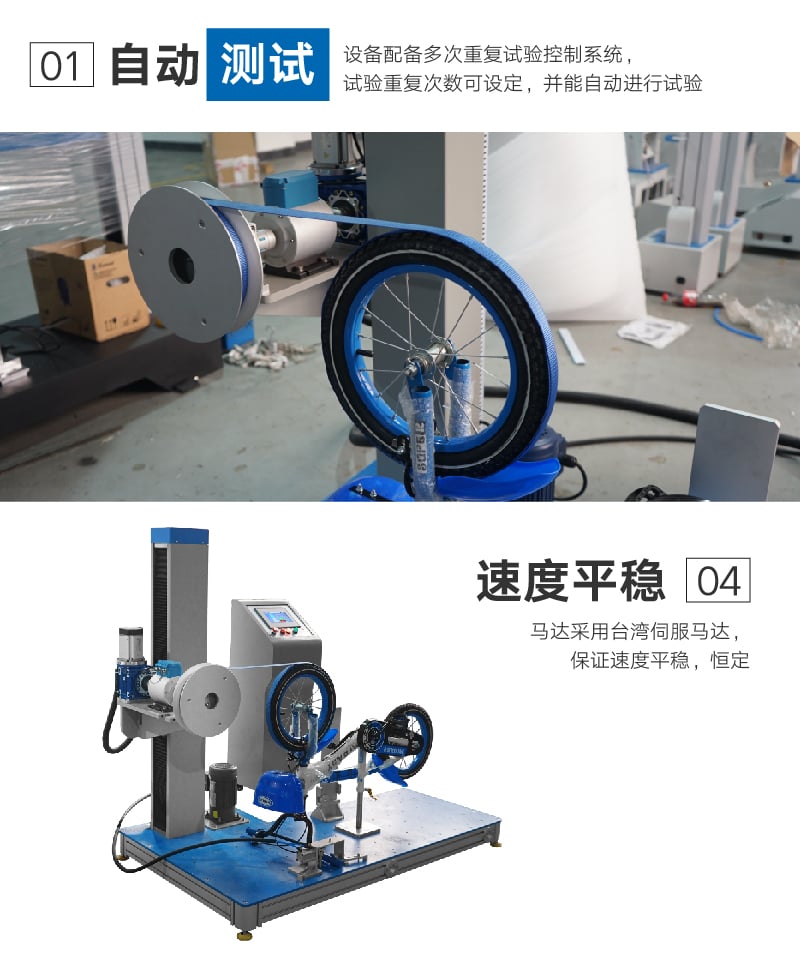

2.施力系統采用伺服電機帶動轉盤，轉盤通過織帶帶動試樣車輪，織帶在轉盤與試樣車輪上都需要至少繞3圈以上，測試前織帶需要繃直且水平；
3.車閘驅動系統采用氣缸代替人手去按壓試樣車閘，試樣上的手閘與腳閘不能同時測試，按壓力值可設定；
測試過程中，車閘驅動系統按標準要求使試樣處于剎車狀態，施力系統按標準要求帶動車輪，動態扭力傳感器記錄帶動車輪時產生的力值，以此來檢測兒童自行車的制動系統的強度及制動性能。
四、兒童自行車剎車性能測試儀試驗標準
執行標準：GB 14746-2006兒童自行車安全要求

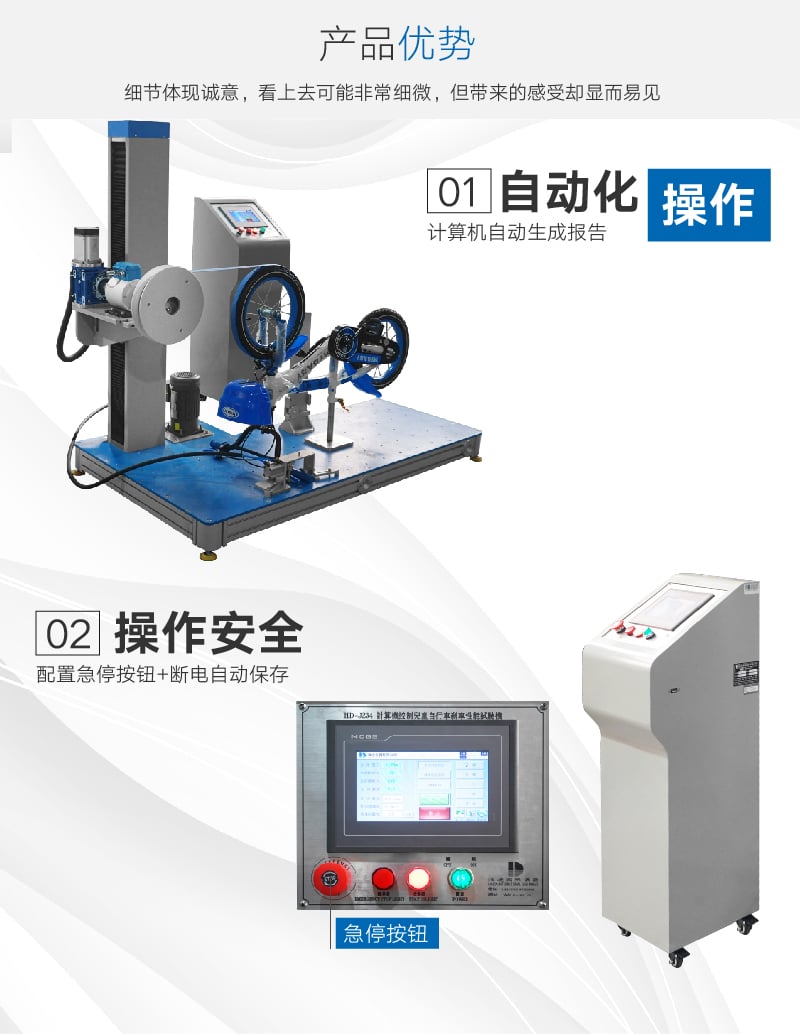

五、兒童自行車剎車性能測試儀產品特點
（一）硬件特點
1.整體采用加厚鋼板、鋁型材和實心鋼組成，避免測試過程中機臺不穩定；
2.機器外觀采用烤漆噴涂工藝，防銹能力高、外型美觀；
3.標準絲桿帶四導柱上升下降機械結構，適應多種不同試樣；
4.設有多個安裝孔位的操作平臺，方便調節。
（二）軟件特點
1.采用觸摸屏PLC程序控制，操作便捷；
2.按壓裝置通過氣缸出力，加裝比例閥與傳感器，使施加在車閘上的力更精確；
3.系統含異常故障報警提示功能，保證設備的操作安全；
4.伺服電機加動態扭力傳感器的組合，使車輪在轉動時精確記錄力值與位移。
